Streckmetall - Streckgitter für Industrie und Architektur

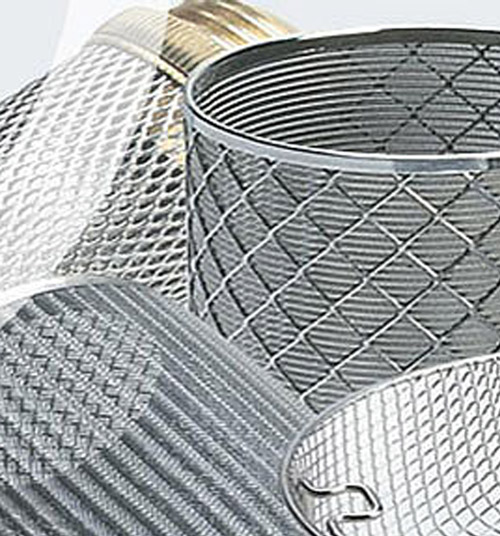

INDUSTRIEANWENDUNG

Mehr erfahren bei Italfim

ARCHITEKTUR

Mehr erfahren: ArchiExplorer

INDUSTRIE UND ARCHITEKTUR

Mehr erfahren bei Fils

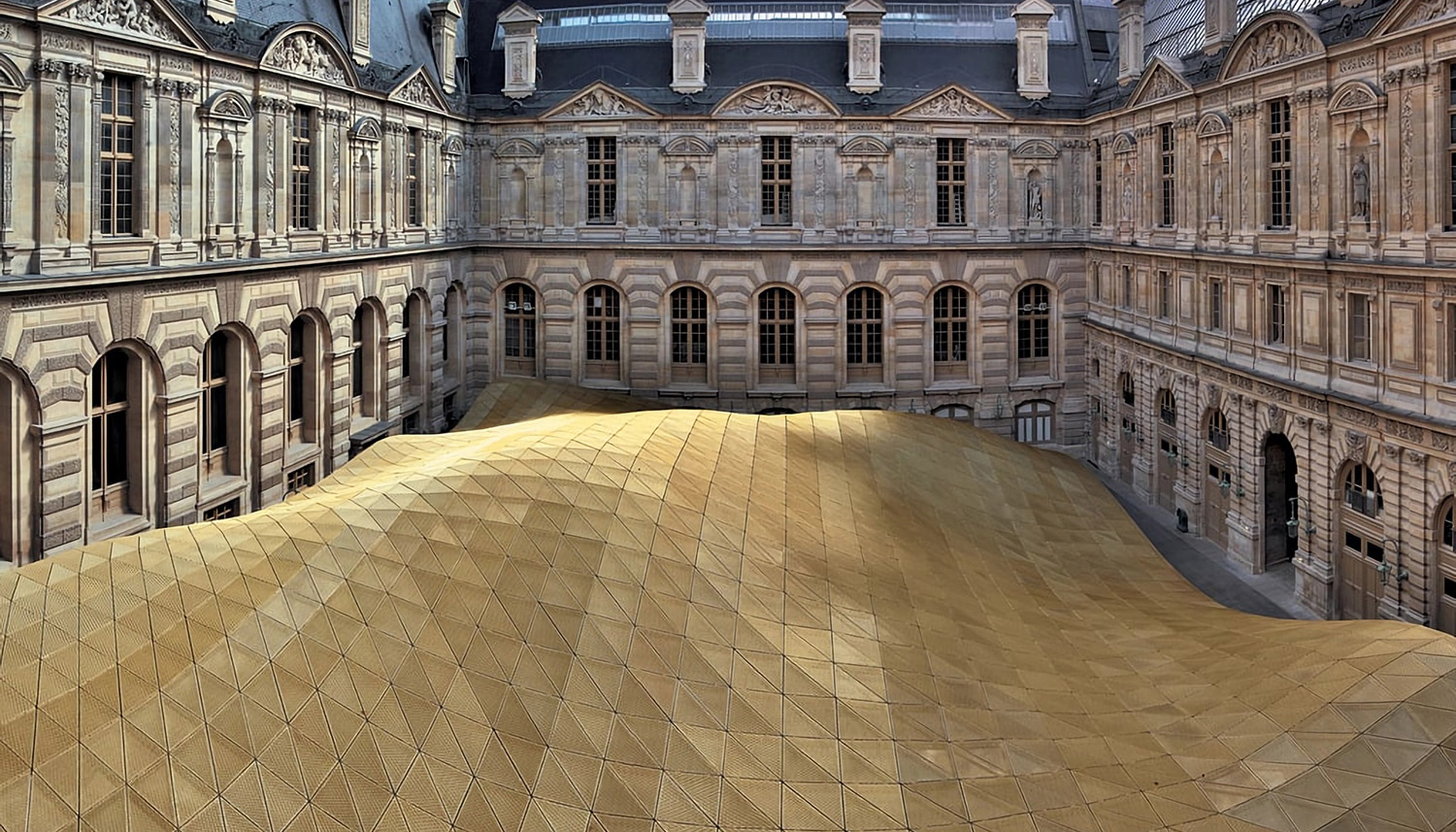

Protech Linie in der Architektur

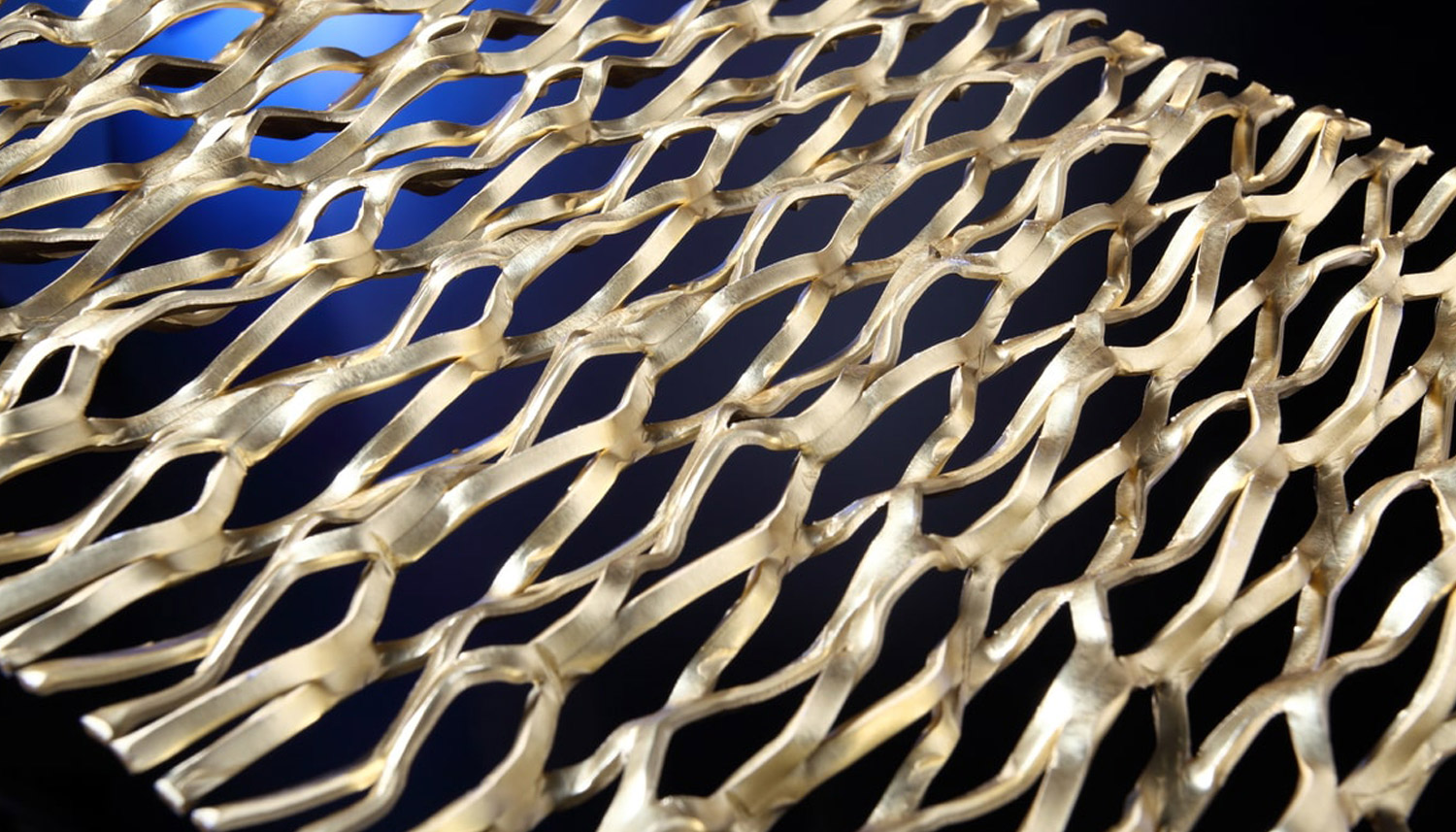

Je nach Transparenz, Licht und Farbe entstehen immer neue Perspektiven. Die geschwungene Oberfläche des Gitters reflektiert das Licht mit immer neuen optischen Effekten. Beschaffenheit und Bearbeitbarkeit des Streckgitters ermöglichen die Verwirklichung von modularen und dekorativen Lösungen nach Maß.
Werkstoffe: Stahlblech (roh und verzinkt), Edelstahl, Kupfer, Aluminium, Messing, Corten und andere Metalllegierungen.
Die Größe der Masche und die Dimensionierung entscheiden über die Verwendbarkeit der oben genannten Werkstoffe.

Fils Protech Serie und Ultra-Limites-Maschen

Fils 21

E 45 x 15(13,4) x 5 x t mm

Freier Querschnitt= 33% Lichtdurchlass=19,73%

Fils 5

R 62,5 x 20(20) x 7,5 x t mm

Freier Querschnitt=36% Lichtdurchlass=19,0%

Airport

R 62,5x20(25,5)-9,1xt

Freier Querschnitt= 42 % Lichtdurchlass=20,30 %

Privacy

R 62,5 x 20 (29) x 14 x t mm

Freier Querschnitt = 5,3% Lichtdurchlass = 1,90%

Esedra

E 70 x 26(26) x 10 x t mm

Freier Querschnitt=29% Lichtdurchlass=16,48%

Idea

R 76 x 31(24) x 11 x t mm

Freier Querschnitt= 13,3% Lichtdurchlass=5,99%

Gate

R 76 x 31(35) x 11 x t mm

Freier Querschnitt=42% Lichtdurchlass=26,39%

Reserve

R 90 x 30(38) x 18 x t mm

Freier Querschnitt=10% Lichtdurchlass=3,16%

Greca

E 100 x 40(15) x 4 x t mm

Freier Querschnitt=52% Lichtdurchlass=42,93%

Grafica

E 100 x 40(34) x 10 x t mm

Freier Querschnitt=51,5% Lichtdurchlass=32,94%

Esperia

E 100 x 40(34) x 15 x t mm

Freier Querschnitt=23,3% Lichtdurchlass=8,24%

Ambasciata

R 110 x 40(52) x 24 x t mm

Freier Querschnitt=16% Lichtdurchlass=4,34%

Academy

R 115 x 40 (48) - 20 x t mm

Freier Querschnitt=26% Lichtdurchlass=10,87%

Lucerna

E 150 x 56(56) x 21,5 x t mm

Freier Querschnitt=29,8% Lichtdurchlass=15,56%

College

E 160 x 40(40) x 18 x t mm

Freier Querschnitt=15,4% Lichtdurchlass=7,75%

Omega

E 160 x 40(52) x 24 x t mm

Freier Querschnitt=15% Lichtdurchlass=5,38%

Sierra

R 160 x 40(52) x 24 x t mm

Freier Querschnitt=10,2% Lichtdurchlass=5,38%

Prisma

E 200 x 65(35) x 15 x t mm

Freier Querschnitt=20,5% Lichtdurchlass=12,14%

Stadium

E 200 x 65(70) x 20,6 x t mm

Freier Querschnitt=56% Lichtdurchlass=32,67%

Coliseum

R 200 x 75(80) x 24 x t mm

Freier Querschnitt=52,3% Lichtdurchlass=30,4%

Phoenix

E 250 x 35(35) x 15 x t mm

Freier Querschnitt=25% Lichtdurchlass=12,57%

Delta

R 250 x 90(96) x 25 x t mm

Freier Querschnitt=59% Lichtdurchlass=38,33%

Estesa

R 270x400(100) x 30 x t mm

Freier Querschnitt=52,8% Lichtdurchlass=31,11%

Vela 300

E 300 x 100(100) x 28 x t mm

Freier Querschnitt=54,5% Lichtdurchlass=35,79%

Meridiana

E 350 x 120(120) x 33 x t mm

Freier Querschnitt=59% Lichtdurchlass=36,51%

Luna 400

T 400 x 150(100) x 40 x t mm

Freier Querschnitt=27,5% Lichtdurchlass=16%

Italy

R 400 x 140(140) x 33 x t mm

Freier Querschnitt=63% Lichtdurchlass=44,14%

EF 400

R 400 x 140(180) x 80 x t mm

Freier Querschnitt=22% Lichtdurchlass=6,67%

EF 400/1

R 400 x 140(230) x 100 x t mm

Freier Querschnitt=17% Lichtdurchlass=6,52%

Opera 400

E 400 x 140(305) x 150 x t mm

Freier Querschnitt=5,5% Lichtdurchlass=0,41%

Ellisse 400

T 400 x 140(320) x 150 x t mm

Freier Querschnitt=6,5% Lichtdurchlass=1,56%

Italfim Stiltech Serie

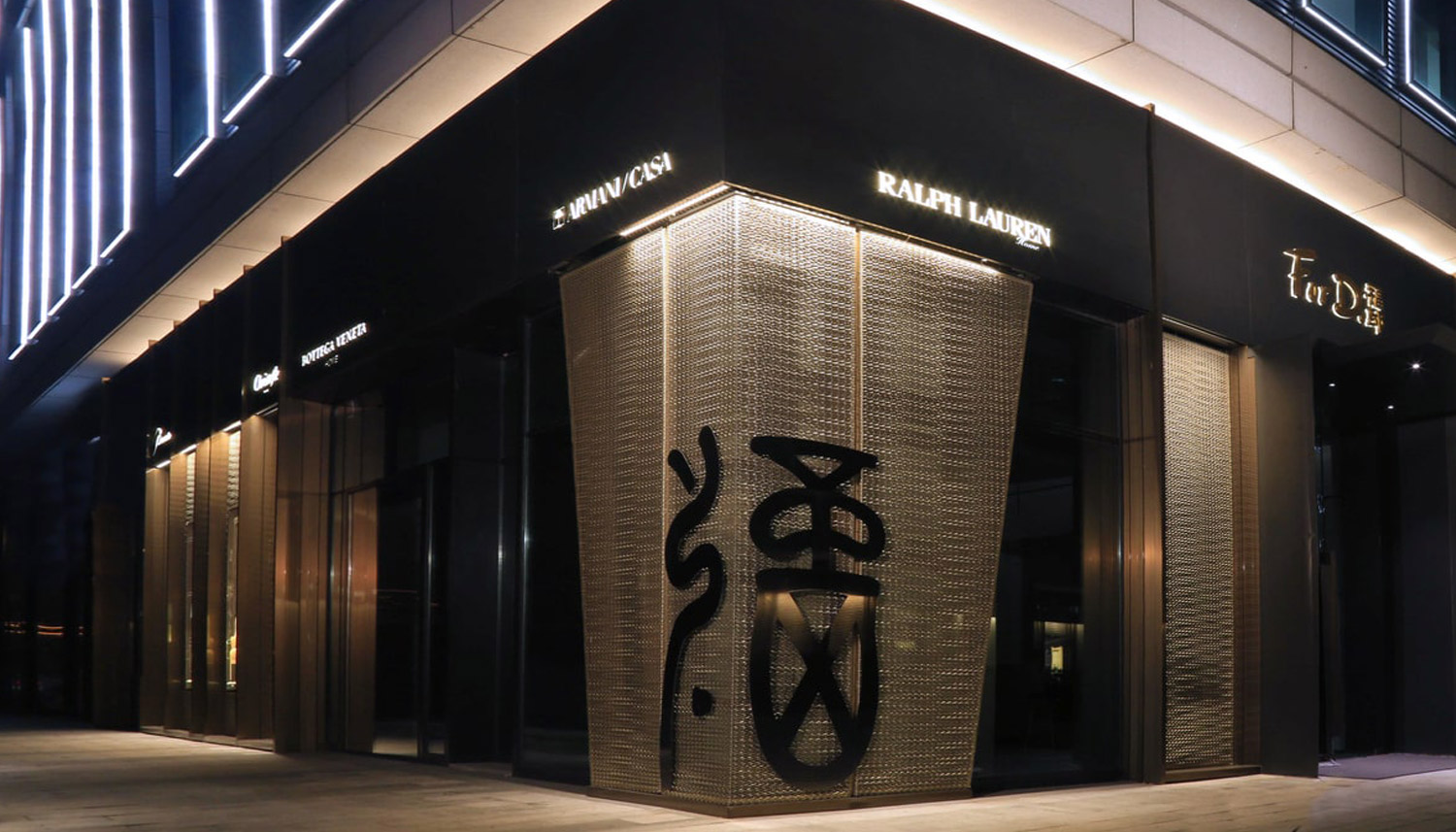

Stiltech Linie in der Architektur

Neue Oberflächen für Innen und Aussen

Streckgitter sind unverwüstlich und vielseitig einsetzbar.

Kleine und große Flächen lassen sich bequem und elegant verkleiden.

Dank der Kombination von Tafeln oder gerahmten Platten lassen sich modulare und äußerst flexible Lösungen verwirklichen, die den jeweiligen Projektanforderungen angepasst werden können.

Nicht mehr passende Elemente können ausgewechselt und die Ästhetik bestehender Gebäude verbessert werden, ohne die existierenden Verankerungen verändern zu müssen.

RB 15

R 10 x 5,8 x 1,5 x t mm

Freier Querschnitt=45% Lichtdurchlass=33%

RB 25

R 16 x 8 x 2 x t mm

Freier Querschnitt=47% Lichtdurchlass=37,5%

RB 35

R 28 x 10 x 2 x t mm

Freier Querschnitt=55% Lichtdurchlass=51%

RB 45

R 28 x 14 x 5 x t mm

Freier Querschnitt=33% Lichtdurchlass=18%

Terrace

R 43 x 18 x 8 x t mm

Freier Querschnitt=14% Lichtdurchlass=7%

Village

R 43 x 23 x 10 x t mm

Freier Querschnitt=15% Lichtdurchlass=7%

RB 55

R 43 x 13 x 2,5 x t mm

Freier Querschnitt=60% Lichtdurchlass=54,38%

Resiedence

R 45 x 18 x 8 x t mm

Freier Querschnitt=11% Lichtdurchlass=7%

Office

R 62 x 22 x 10 x t mm

Freier Querschnitt=12% Lichtdurchlass=6%

RB 65

R 62 x 23 x 8 x t mm

Freier Querschnitt=36% Lichtdurchlass=22%

Palace

R 85 x 30 x 13 x t mm

Freier Querschnitt=18% Lichtdurchlass=9%

RB 75

R 85 x 35 x 11 x t mm

Freier Querschnitt=48% Lichtdurchlass=27%

RB 85

R 100 x 34 x 11 x t mm

Freier Querschnitt=45% Lichtdurchlass=29%

Country

R 100 x 30 x 11 x t mm

Freier Querschnitt=30% Lichtdurchlass=21%

Urban

R 100 x 30 x 13 x t mm

Freier Querschnitt=17% Lichtdurchlass=10%

Exa 04

E 40 x 20 x 7 x t mm

Freier Querschnitt=37% Lichtdurchlass=20%

Exa 05

E 50 x 23 x 8 x t mm

Freier Querschnitt=43% Lichtdurchlass=21%

Exa 12

E 80 x 30 x 9 x t mm

Freier Querschnitt=54% Lichtdurchlass=31%

Exa 16

E80 x 30 x 13 x t mm

Freier Querschnitt=15% Lichtdurchlass=9%

Deco 91

E 45 x 8 x 3,5 t mm

Freier Querschnitt=23% Lichtdurchlass=10,5%

Tau 10

Rundlochung Ø 2,5 mm

T 6 x 4,5 x 1,3 x t mm

Freier Querschnitt=43% Lichtdurchlass=24%

Tau 20

Rundlochung Ø 3,0 mm

T 8 x 5,5 x 1,5 x t mm

Freier Querschnitt=45% Lichtdurchlass=28%

Tau 30

Rundlochung Ø 5,0 mm

T 10 x 7,3 x 1,6 x t mm

Freier Querschnitt=50% Lichtdurchlass=38%

Tau 40

Rundlochung Ø 10,0 mm

T 20 x 15,5 x 3,25 x t mm

Freier Querschnitt=57% Lichtdurchlass=39%

Tau 50

Rundlochung Ø 13 mm

T 25 x 19 x 4,5 x t mm

Freier Querschnitt=51% Lichtdurchlass=33%

Tau 60

Rundlochung Ø 15 mm

T 30 x 24 x 6 x t mm

Freier Querschnitt=51% Lichtdurchlass=30%

Tau 70

Rundlochung Ø 20 mm

T40 x 31 x 8 x t mm

Freier Querschnitt=52% Lichtdurchlass=39%

KD 100

Q 6 x 4,5 x 1,2 x t mm

Freier Querschnitt=36% Lichtdurchlass=28%

KD 200

Q 8 x 6 x 1,2 x t mm Freier Querschnitt=54% Lichtdurchlass=42%

KD 300

Q 10 x 7 x 1,5 x t mm

Freier Querschnitt=57% Lichtdurchlass=40%

KD 400

Q 16 x 11 x 3 x t mm

Freier Querschnitt=46% Lichtdurchlass=28,41%

R 43AS

R 43 x 17 x 2,1 x t mm

Freier Querschnitt=36% Lichtdurchlass=67,94%
